1 টি ক্ল্যাম্পিং ফোর্স পিএলসি কন্ট্রোল প্যাকেজ টেস্টিং যন্ত্রপাতি বাতা কম্প্রেশন টেস্টিং জন্য

1 টি ক্ল্যাম্পিং ফোর্স প্যাকেজ টেস্টিং যন্ত্রপাতি ক্ল্যাম্প কম্প্রেশন টেস্টিং জন্য

বড় পণ্য ক্ল্যাম্প কম্প্রেশন টেস্টিং পদ্ধতি

1. প্লেটস মধ্যে প্যাকেজ পণ্য স্থাপন করার আগে, বাতা নির্দেশক ব্যবহার করে বাতা শক্তির যাচাই। প্লেটন সংশ্লেষণের অক্ষের মধ্যে ইঙ্গিত করা উচিত প্লেটেন্সগুলি প্রায় 1/2 এর উপরে।

2. প্রতিটি সময় পণ্য clamped হয়, শক্তি অন্তত 15 সেকেন্ডের জন্য প্রয়োগ করা উচিত এবং 1 মিনিট অতিক্রম না

3. এই সরঞ্জাম প্যাকেজ সামনে সঙ্গে প্ল্যাটেস ফ্লাশের সামনে মেঝে উপর বিশ্রাম platens এবং নমুনার উপর বাতা বল প্রযোজ্য। Clamps সম্মুখ প্রান্ত (যেমন, বড় রেফ্রিজারেটর, ট্র্যাক্টর ইত্যাদি) থেকে ফ্লাশ হতে জন্য প্যাকেজ খুব বড় হলে, যতটা সম্ভব প্রান্ত কাছাকাছি হিসাবে বাতা।

4. ফ্লাশ অভিযোজন মধ্যে পণ্য মোট 10 বার বাতা।

5. একটি 6 × 6 ইঞ্চি (15.2x15.2cm) অফসেট পজিশনে প্লেটগুলির সাথে প্যাকেজ পণ্যটিতে ক্ল্যাম্প বাহিনী প্রয়োগ করুন। উভয় অনুভূমিক এবং উল্লম্ব অফসেট মাত্রা প্লেট এর সামনে নীচে কোণে পরিমাপ করা হয়। ক্ল্যাম্পের জন্য প্যাকেজটি অত্যন্ত বড় হলে সামনে অবস্থান থেকে 6 ইঞ্চি (অর্থাৎ, বড় রেফ্রিজারেটর, ট্র্যাক্টর ইত্যাদি) অবস্থান করা সম্ভব হবে, যতটা সম্ভব এই অবস্থানটি বন্ধ করুন।

6. 6 x6 ইঞ্চি অফসেট পজিশন মধ্যে বাতা সঙ্গে 10 গুণ মোটামুটি পণ্য বাতা।

7. একটি 2 x6 ইঞ্চি অফসেট বাতা অবস্থান ছাড়া পদক্ষেপ 5 পুনরাবৃত্তি 2 x6 ইঞ্চি অফসেট 6 x6 ইঞ্চি অফসেটের মতো একই সাথে প্লাটেসগুলি ভিত্তিক হয়, যেমনটি তারা ফ্লোরে থেকে 2-ইঞ্চি এবং প্যাকেজের সামনে প্রান্ত থেকে 6-ইঞ্চি পিছনে। যদি clamps এর সামনে প্রান্ত (অর্থাৎ, বড় রেফ্রিজারেটর, ট্র্যাক্টর ইত্যাদি) থেকে 2-ইঞ্চি অবস্থানের জন্য প্যাকেজটি খুব বড় হয়, তাহলে এই অবস্থানের যতটা সম্ভব বন্ধ করুন।

8. ফ্ল্যাশ পুনরাবৃত্তি এবং হ্যান্ডলিং গ্রাফিক্স হিসাবে চিহ্নিত করা হয় যে পণ্য অন্য সব পক্ষের উপর ক্লিপিং অফসেশন জলপথ হ্যান্ডলিং জন্য গ্রহণযোগ্য।

রায় মেনে চলার কারণে, যদি এক আইটেম পরীক্ষা ব্যর্থ হয়, তাহলে "টেস্ট ব্যর্থতা হ্যান্ডলিং শীট"

বড় পণ্য জন্য টেকনিকাল পরামিতি

নিরাপত্তা সুরক্ষা

ওভারলোড সুরক্ষা, overvoltage সুরক্ষা এবং সীমিত অবস্থান সুরক্ষা ডিভাইস

ছোট পণ্য ক্লিপ কম্প্রেশন টেস্টিং পদ্ধতি

ক্ল্যাম্প জোড় সংকেত ব্যবহার করার জন্য বাতা বেষ্টন পরীক্ষণের আগে যাচাই করুন। প্লেটন সংশ্লেষণের অক্ষের মধ্যে ইঙ্গিত করা উচিত প্লেটেন্সগুলি প্রায় 1/2 এর উপরে।

ছোট পণ্য ক্ল্যাম্প কম্প্রেশন পরীক্ষার সময়, 4 নমুনা নীচের রূপরেখা হিসাবে ব্যবহার করা হবে।

1. যখন ক্ল্যাম্প পরীক্ষার জন্য (হ্যান্ডলিং গ্রাফিক্স উপর ভিত্তি করে) পক্ষের একটি একক নমুনা ≤ 24 "(61cm) এর platens পক্ষবিধুনন, তারপর 4 নমুনা" পাশ দিয়ে পাশ "oritentation (2 নমুনার সঙ্গে) স্থাপন করা উচিত নীচে এবং 2 শীর্ষে)

2. যদি একক নমুনা প্ল্যাণ্টস থেকে বিভাজক উভয় পক্ষের ক্ল্যাম্প পরীক্ষার জন্য oriented হয়, "24" (61cm), তারপর 4 নমুনা একটি শীর্ষ-নীচের অবস্থানের মধ্যে স্থাপন করা উচিত। যদি 4-উচ্চ স্থানান্তরিত হয়, তবে কোনও নমুনা প্ল্যাণ্টের উপরে থেকে সম্পূর্ণভাবে উপরে থাকে, তবে এই নমুনাটি শুধুমাত্র এই অভিযোজনে ক্ল্যাম্প করার থেকে সরানো যায়

3 প্রত্যেক সময় নমুনাগুলি বদ্ধ করা হয়, বল কমপক্ষে 15 সেকেন্ডের জন্য প্রয়োগ করা উচিত এবং 1 মিনিট অতিক্রম করতে হবে না।

4। প্ল্যাণ্টের উপর থাকা প্লেটনের সাথে নমুনাগুলিতে ক্ল্যাম্প বাহিনী প্রয়োগ করুন এবং নমুনার প্লাটেসের সামনে প্রান্ত দিয়ে ফ্লাশ করুন। যদি clamps সামনে প্রান্ত ফ্লাশ হতে জন্য নমুনা খুব বড় হয়, যতটা সম্ভব প্রান্ত হিসাবে হিসাবে বাতা হিসাবে।

5. ফ্লাশ অভিযোজন মধ্যে clamps সঙ্গে 10Times পণ্য মোট ক্লায়েন্ট।

6.ASTM D6055 পিএলসি কন্ট্রোল প্যাকেজ কম্প্রেশন টেস্টিং মেশিন একটি 2 × 2 ইঞ্চি অফসেট পজিশন মধ্যে প্ল্যাণ্টস সঙ্গে প্যাকেজ পণ্যের উপর বাতা বল প্রয়োগ করুন। উভয় অনুভূমিক এবং উল্লম্ব অফসেট মাত্রা প্লেট এর সামনে নীচে কোণে পরিমাপ করা হয়। Clamps সামনে প্রান্ত থেকে 2-ইঞ্চি স্থাপন করা জন্য প্যাকেজ খুব বড় হলে, সম্ভব হিসাবে এই অবস্থানের কাছাকাছি হিসাবে বাতা হিসাবে।

7. অফসেট অবস্থানে clamps সঙ্গে পণ্য মোট 10 বার বাতা।

8. ফ্ল্যাশ এবং 2x2 ইঞ্চি অফসেট ক্যাম্পিং পুনরাবৃত্তি করুন যা হ্যান্ডলিং গ্রাফিক্স হিসাবে সনাক্ত করা হয় যে পণ্যটির অন্য সব দিকে ক্ল্যাম্প হ্যান্ডলিং জন্য গ্রহণযোগ্য। বক্স জ্যামিতি উপর নির্ভর করে, দয়া করে নোট করুন, আপনি বক্রবন্ধনী পরীক্ষার সময় পাশাপাশি এবং শীর্ষস্থানীয় অবস্থানের উভয় ব্যবহার করতে পারেন।

ছোট পণ্য জন্য টেকনিক্যাল পরামিতি

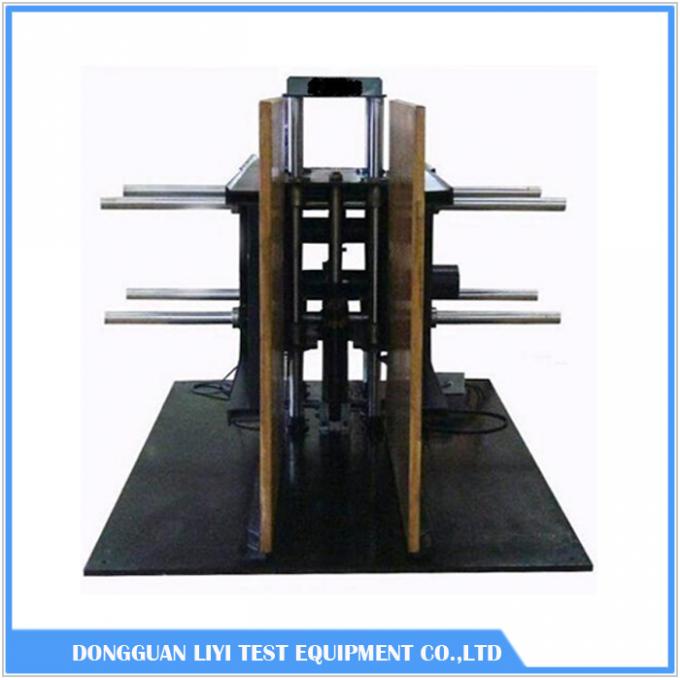

ফটো রেফারেন্স
